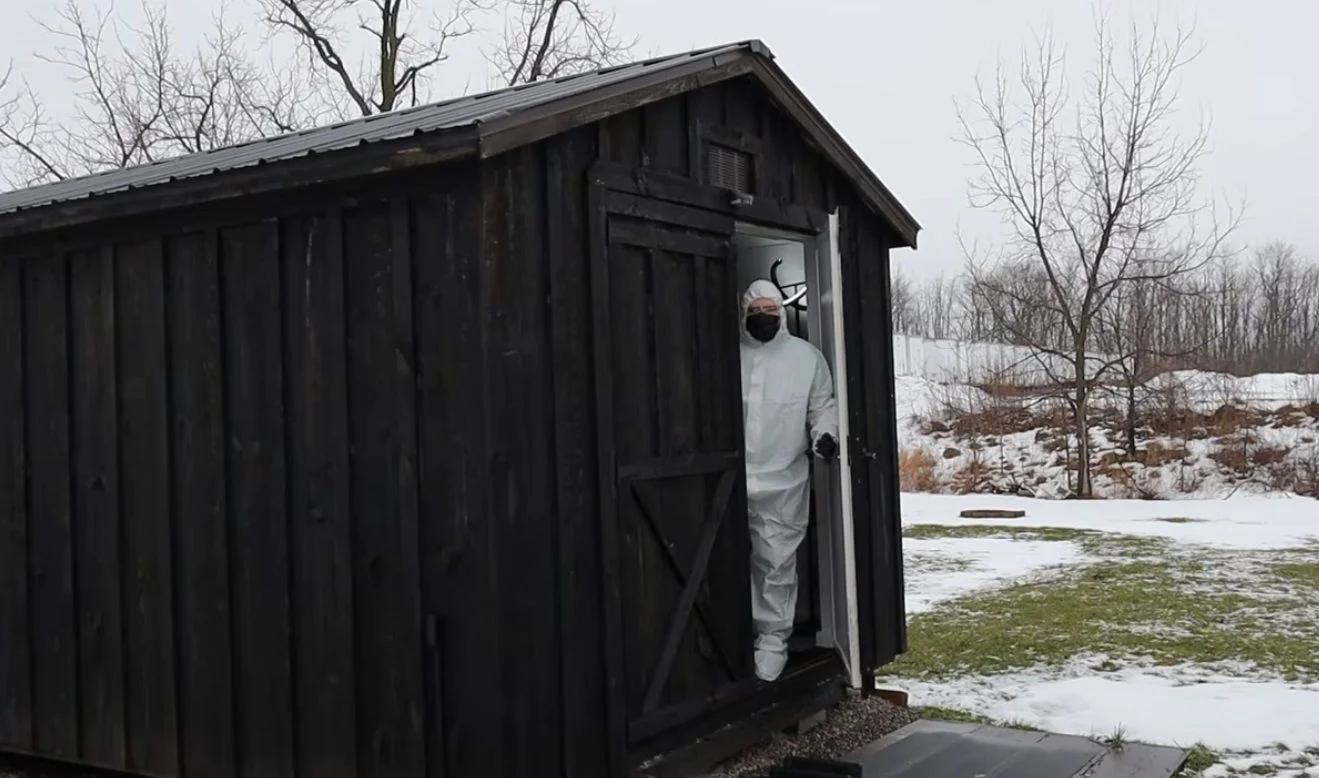

這段時間記憶體價格高漲，讓消費者只能含淚下手，或是等待遙遙無期的降價。在這個背景下，YouTube 頻道「Dr.Semiconductor」發佈了一部影片，記錄了他們嘗試在家中打造記憶體生產環境。將自家後院的棚屋改建為簡易無塵室，並自行搭建半導體製造設備，而非仰賴新建工廠的落成。
這款 DIY 記憶體與現代動輒數十億個單元的商業晶片有極大差距。創作者設計了一個由電晶體與電容器組成的 5x4 矩陣。在製程中，他將設計圖案轉移到矽晶圓上，並進行光阻塗佈、曝光、蝕刻以及摻雜（Doping）等專業工法。只是此電晶體的特性並不理想，在高電壓下電流會持續增大，這是一個問題。因為源極和汲極之間的距離很短（小於1μm），所以在高電壓下，兩者的影響區域會相互連通，導致閘極控制減弱。。
測試結果顯示，這些手工製作的記憶體單元確實能夠運作，但性能與商用產品存在代溝。一般商業記憶體的電荷保持時間（Charge Retention Time）通常超過 64 毫秒，而這款自製記憶體的電容器僅能維持約 4 毫秒的電荷，如果真的投入使用，系統需要以極高的頻率不斷刷新資料，效率極低。
Dr.Semiconductor 自稱這是「史上第一個在家製作的 RAM」。不過目前只有幾個記憶體格，還無法作為實際的記憶體晶片使用。他表示下一步目標是將大量記憶體格排列成大型陣列，最終希望能達到可以接上電腦使用的程度。
